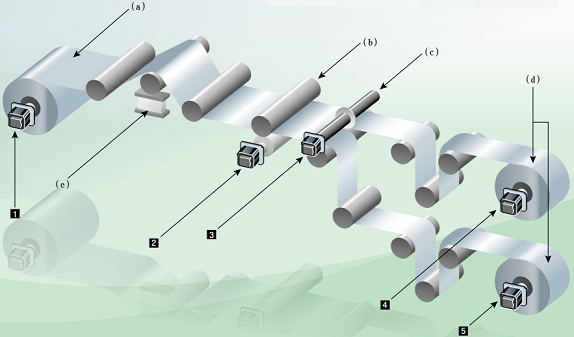

1 放卷軸        2 輥軸        3 切刀軸        4 收卷軸 1        5 收卷軸 2

（a）放卷設備        （b）進給輥        （c）切刀        （d） 收卷設備        （e） 張力檢測器（傳感器）張力控制提高

動作流程

現場課題

課題01以一定速度或一定張力運行---解決課題：速度控制、轉矩控制。

課題02要有效利用再生電能---解決課題：PN共母線連接＋電源再生共通轉換器。

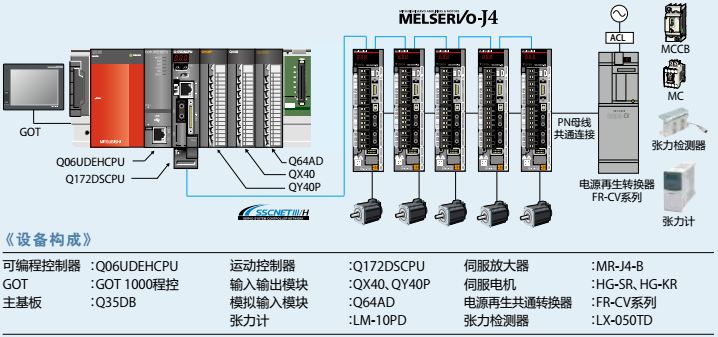

模型系統

解決現場課題

解決01速度控制、轉矩控制：自由選擇多種控制。

不伸縮連接薄膜等的卷軸進行放卷，需要以一定張力進行。

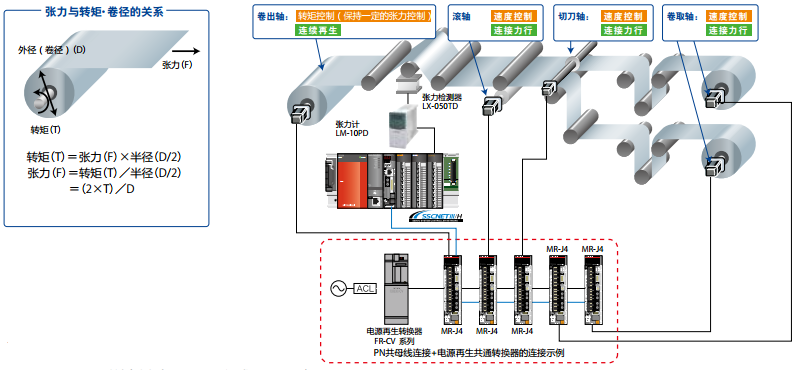

另一方面，張力、轉矩、外徑有下列關系式，為保證一定的放卷張力，結合卷徑變更轉矩。

針對卷出軸，使用張力檢測器中的數據調整卷徑對應的轉矩指令，發送到伺服放大器。

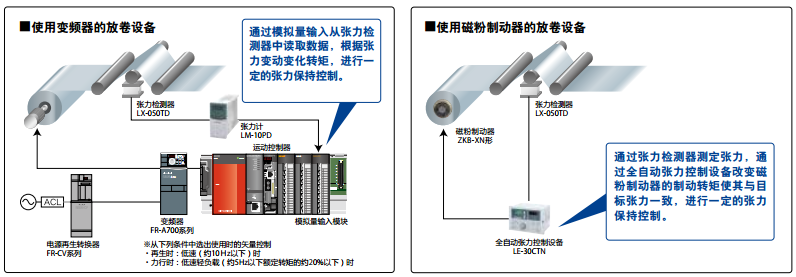

【放卷設備】

使用變頻器、磁粉制動器，可構成導出設備。

解決02PN共母線連接＋電源再生共通轉換器：活用再生能源，支持設備節能。

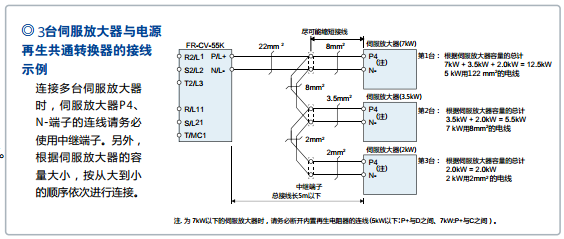

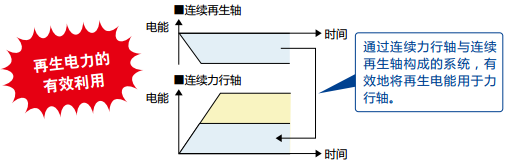

通過PN共母線方式將多個伺服放大器與電源再生共通轉換器連接，從而可有效利用再生電能。

啟動步驟

步驟1：電源再生使用共通轉換器的連線

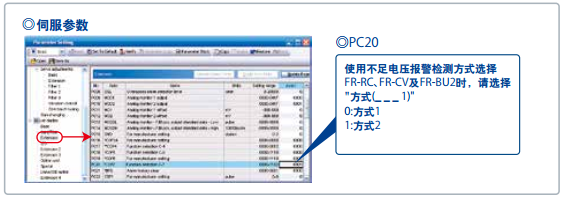

步驟2：伺服參數的設定

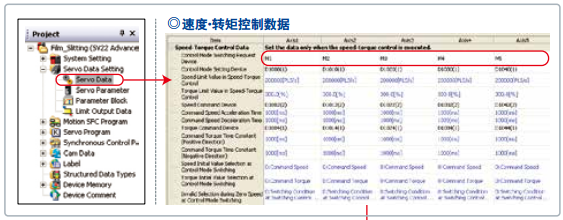

步驟3：速度?轉矩控制數據的設定

為放卷軸、收卷軸、輥軸執行速度?轉矩控制，設定參數。

步驟4：控制模式的設定

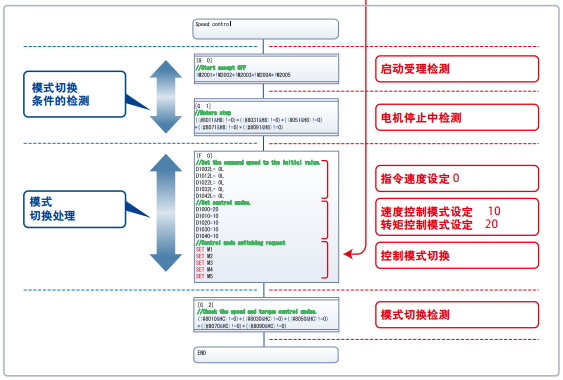

制作可切換速度控制與轉矩控制的運動SFC程序。

根據控制軸的用途設定速度控制（10） 、轉矩控制（20） 。右圖為將放卷軸切換為轉矩控制、其他軸切換為速度控制的示例。

該《應用案例》適用于包裝機、印刷機、壓層機、伸線機、切紙機等。
